برد درب اتوماتیک؛ علائم خرابی، تعمیر یا تعویض و هزینه
پاسخ کوتاه: برد درب اتوماتیک مغز اپراتور است. فرمان سنسورها و کلید برنامه را می‌گیرد و موتور، سرعت، قفل و باتری اضطراری را کنترل می‌کند. بیشتر دربهایی که «برد سوزانده‌اند» در واقع فیوز، برق ورودی، سنسور یا تنظیمات Learn مشکل دارند. پس قبل از خرید برد نو، تست ورودی‌ها و خواندن کد خطا لازم است. این راهنما بخشی از خدمات تعمیر درب اتوماتیک در تهران است.
برد درب اتوماتیک چیست و چه کاری انجام می‌دهد؟

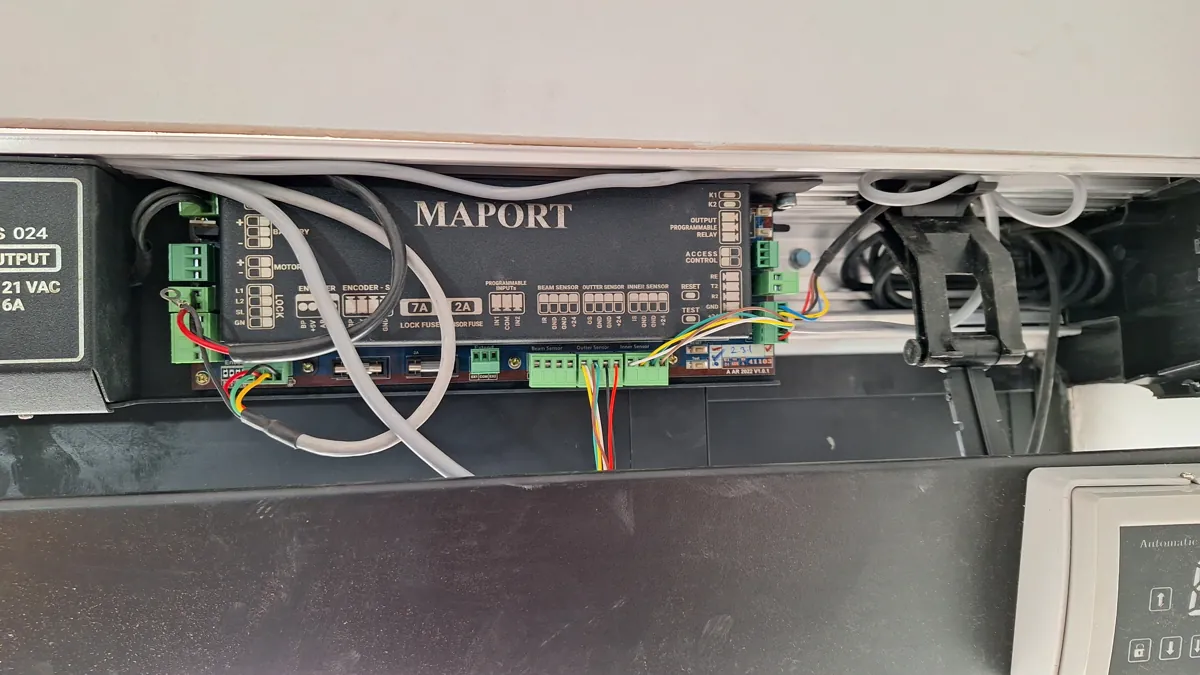

برد کنترل (کنترلر یا Control Unit) یک مدار الکترونیکی داخل قاب اپراتور، بالای درب است.
تمام قطعات درب اتوماتیک شیشه‌ای به این برد وصل می‌شوند و برد تصمیم می‌گیرد درب کی،
با چه سرعتی و تا کجا حرکت کند.
وظایف اصلی برد:
- تغذیه: برق ۲۲۰ ولت را به ولتاژ پایین (معمولاً ۲۴ ولت) برای موتور و سنسورها تبدیل می‌کند.
- دریافت فرمان: سیگنال سنسور رادار و چشمی ایمنی، کلید برنامه (سلکتور)، ریموت و شستی را می‌خواند.
- کنترل موتور: سرعت باز شدن، سرعت بسته شدن، ترمز انتهای مسیر و زمان باز ماندن را تنظیم می‌کند.
- یادگیری مسیر (Learn): طول مسیر و وزن لت‌ها را یاد می‌گیرد تا درب نرم بایستد و ضربه نزند.
- ایمنی و خطا: اگر درب به مانع بخورد برمیگردد و ایرادها را با چراغ، بوق یا کد خطا اعلام می‌کند.
- قفل و برق اضطراری: قفل برقی را فرمان می‌دهد و باتری پشتیبان را شارژ و مدیریت می‌کند.
علائم خرابی برد درب اتوماتیک
این نشانه‌ها می‌توانند به برد مربوط باشند، ولی هیچ‌کدام بهتنهایی ثابت نمیکند برد خراب است:
| نشانه | احتمال خرابی برد | علت‌های دیگری که اول باید چک شوند |
|---|---|---|
| هیچ چراغی روی برد یا کلید برنامه روشن نیست | متوسط | فیوز، کلید مینیاتوری تابلو، سیم برق ورودی |
| چراغ خطا روشن است یا برد بوق میزند | کم تا متوسط | کد خطای سنسور، قفل، انکودر یا باتری |
| درب بی‌دلیل باز و بسته میشود | کم | حساسیت رادار، باد و باران، لرزش سرد |
| درب ضربه میزند یا سرعتش به‌هم ریخته | کم | تنظیم ترمز انتهایی و Learn مجدد |
| بعد از قطعی برق، درب دیگر کار نمیکند | متوسط | باتری پشتیبان، فیوز، نوسان برق |
| بوی سوختگی، تغییر رنگ یا ترکیدن قطعه روی برد | زیاد | معمولاً نشانهی آسیب واقعی برد است |
| درب گاهی کار می‌کند و گاهی نه، بدون الگوی مشخص | متوسط | اتصالی ترمینال، سیم شل، رطوبت داخل قاب |
چرا برد درب اتوماتیک خراب میشود؟
- نوسان و قطع‌ووصل برق: رایج‌ترین علت در ساختمان‌های تجاری تهران است، به‌خصوص وقتی درب و تجهیزات سنگین (مثل کولر یا آسانسور) روی یک فاز هستند.
- رطوبت و گردوخاک: در ورودی‌های رو به خیابان، گردوغبار و رطوبت داخل قاب جمع میشود و روی ترمینال‌ها اتصالی می‌دهد.

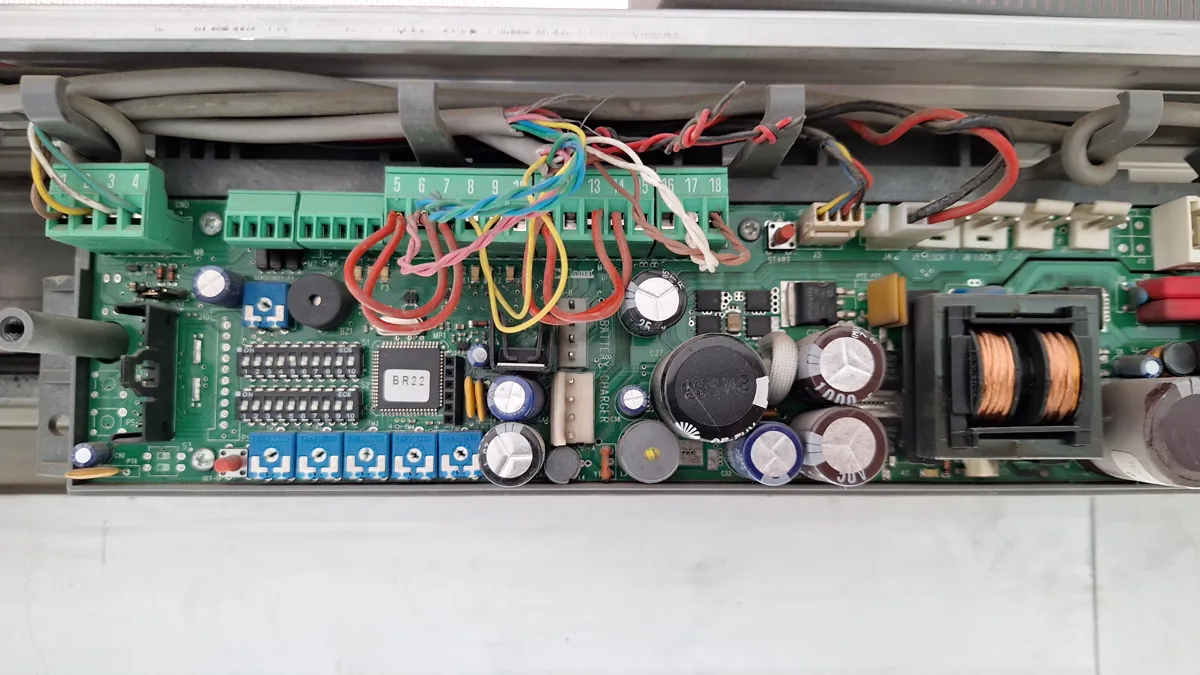

- گرمای زیاد: قاب اپراتوری که زیر آفتاب مستقیم است یا تهویه ندارد، عمر خازن‌ها و رگولاتورها را کم می‌کند.

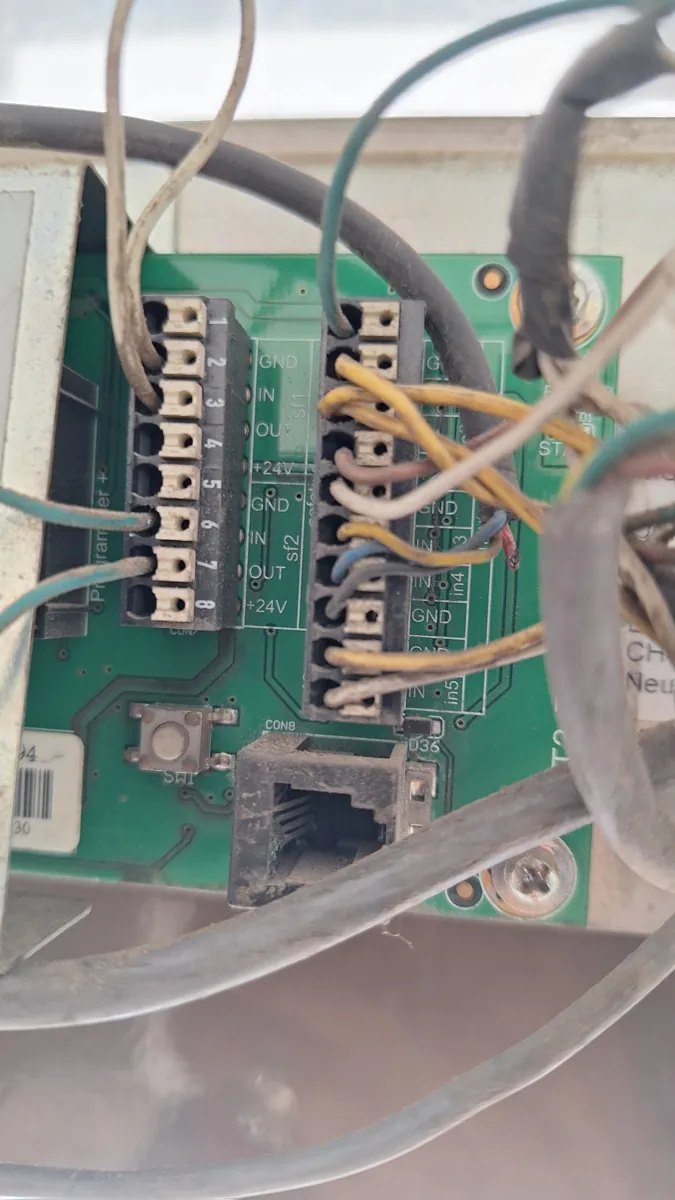

- سیم‌کشی اشتباه: سنسور یا قفلی که با ولتاژ یا قطب اشتباه به ترمینال وصل شود، ورودی برد را آسیب میزند.
- فشار مکانیکی طولانی: وقتی ریل کثیف است، هنگرها ساییده شده‌اند یا تسمه شل است، موتور جریان بیشتری میکشد و بخش درایور موتور روی برد زودتر خراب میشود.
- عمر قطعه: دربهای پرتردد (مثل فروشگاه، بانک و بیمارستان) روزانه صدها بار باز و بسته می‌شوند و قطعات الکترونیکی هم مثل قطعات مکانیکی فرسوده می‌شوند.
قبل از تماس با تعمیرکار، این ۵ مورد را چک کنید
- کلید برنامه: مطمئن شوید روی حالت خودکار است، نه قفل یا باز دائم. خیلی از تماس‌های «برد سوخته» فقط کلید برنامه‌ی جابه‌جا شده است.
- برق تابلو: فیوز یا کلید مینیاتوری مخصوص درب را در تابلو برق ببینید که قطع نشده باشد.
- ریست: برق درب را حدود ۳۰ ثانیه قطع و دوباره وصل کنید. اگر درب بعد از ریست یک حرکت آهسته‌ی کامل انجام داد، برد در حال یادگیری مسیر است و احتمالاً سالم است.
- سنسورها: سطح رادار و چشمی ایمنی را تمیز کنید و مطمئن شوید چیزی جلوی آن‌ها نیست. سنسوری که دائم فرمان می‌دهد، رفتار برد را عجیب می‌کند.
- مسیر حرکت: با برق قطع‌شده و کلید برنامه روی حالت مناسب، لت را با دست حرکت دهید. اگر سنگین یا گیردار است، مشکل مکانیکی است و برد فقط دارد از خودش محافظت می‌کند.
قاب اپراتور را خودتان باز نکنید. روی برد برق ۲۲۰ ولت وجود دارد و دست زدن به ترمینال‌ها یا جابه‌جا کردن سیم‌ها هم خطر برق‌گرفتگی دارد و هم میتواند برد سالم را خراب کند.
تعمیر برد یا تعویض برد؛ کدام بهتر است؟
| وضعیت | پیشنهاد معمول |
|---|---|
| فقط تنظیمات یا Learn به‌هم خورده | تنظیم مجدد، بدون تعویض قطعه |
| فیوز سوخته یا ترمینال اکسید شده | تعویض فیوز و ترمینال و پیدا کردن علت اتصالی |
| آسیب محدود در بخش تغذیه یا یک ورودی | تعمیر برد، اگر قطعه‌ی جایگزین در دسترس باشد |
| سوختگی گسترده، آسیب پردازنده یا خرابی تکرارشونده | تعویض برد با مدل سازگار |
| برد قدیمی که قطعه یا نسخهی جایگزینش موجود نیست | تعویض برد یا در موارد خاص تعویض کل اپراتور |
برد جدید باید با برند و مدل اپراتور، نوع موتور و انکودر، ولتاژ و نسخهی نرمافزار سازگار باشد. شباهت ظاهری دو برد کافی نیست. برای تطبیق، عکس پلاک تیپ اپراتور، مدل برد و کد خطا لازم است. مشخصات فنی مدل‌ها را در کاتالوگ فارسی اپراتورهای درب اتوماتیک و فهرست قطعات را در قطعات درب اتوماتیک شیشه‌ای ببینید.
مراحل عیبیابی و تعمیر برد در سام گستر
- بازدید و تست اولیه: برق ورودی، فیوز، باتری پشتیبان و کلید برنامه بررسی می‌شوند.
- خواندن کد خطا: اگر برد نمایشگر یا چراغ وضعیت دارد، کد خطا خوانده و با دفترچه‌ی همان مدل تطبیق داده میشود.

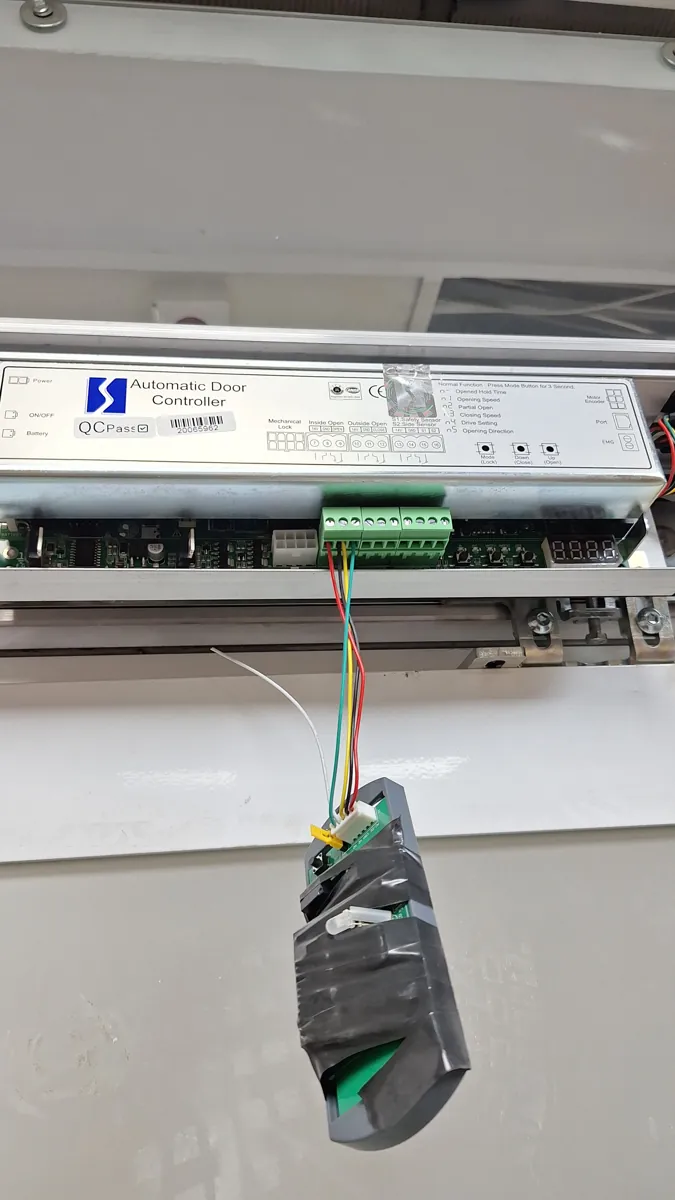

- جداسازی ورودی‌ها: سنسورها، قفل و سلکتور یکی‌یکی از برد جدا و تست می‌شوند تا معلوم شود ایراد از کجاست.
- بررسی مکانیکی: ریل، هنگر و تسمه چک می‌شوند تا بار اضافه روی موتور و برد نباشد.
- تعمیر یا تعویض: فقط اگر تست‌ها نشان دهد برد ایراد دارد، تعمیر یا تعویض پیشنهاد میشود.
- Learn و تنظیم نهایی: سرعت‌ها، ترمز انتهایی، زمان باز ماندن و عملکرد ایمنی تنظیم و تست می‌شوند.
عیبیابی را سعید نجفی، کارشناس فنی سام گستر با بیش از ۱۴ سال تجربه‌ی اجرایی، انجام می‌دهد. برندهای قابل بررسی شامل لابل، ترمکس، کابا، مپورت، وستا، یونیک، رکورد و برندهای مشابه است.
هزینه تعمیر برد درب اتوماتیک چقدر است؟
هزینه به برند و مدل اپراتور، نوع خرابی و در دسترس بودن قطعه بستگی دارد. اگر مشکل فقط تنظیمات یا کد خطا باشد، هزینه در حد یک تنظیم ساده است. تعمیر یا تعویض برد پس از مشخص شدن مدل و نوع خرابی قیمت‌گذاری میشود. هزینه‌ی تقریبی خرابی‌های رایج (از جمله خواندن کد خطای برد و مشکل باتری و برق) در جدول هزینه تعمیر درب اتوماتیک آمده است.
- بازدید و عیبیابی رایگان است.
- تا وقتی تست‌ها خرابی برد را ثابت نکند، تعویض برد پیشنهاد نمی‌شود.
- همه‌ی تعمیرات سام گستر سه ماه گارانتی کتبی دارند.
چطور عمر برد درب اتوماتیک را بیشتر کنیم؟
- برای درب یک کلید مینیاتوری جدا در تابلو در نظر بگیرید و اگر نوسان برق زیاد است، از محافظ ولتاژ استفاده کنید.
- ریل و هنگرها را مرتب سرویس کنید تا موتور جریان اضافه نکشد. نشانهی سرویس دیرهنگام معمولاً صدای زیاد درب است.
- باتری پشتیبان را طبق توصیه‌ی سازنده تعویض کنید. باتری ضعیف به برد فشار می‌آورد.
- هر تغییر سیم‌کشی (اضافه کردن قفل، ریموت یا کارت‌خوان) را به تکنسین بسپارید.
چه زمانی باید با تعمیرکار تماس بگیرید؟
اگر بعد از چک کردن ۵ مورد بالا درب هنوز کار نمیکند، چراغ خطا خاموش نمی‌شود، بوی سوختگی حس می‌کنید یا درب روی افراد بسته میشود، از درب استفاده نکنید و با سام گستر تماس بگیرید. برای هماهنگی بازدید در تهران با شماره‌ی ۰۹۱۲۸۰۲۲۴۱۴ تماس بگیرید یا از صفحه‌ی تماس با سام گستر پیام دهید. اگر درب باز نمی‌شود و ورودی مسدود شده است، راهنمای درب اتوماتیک باز نمی‌شود را هم ببینید.
سؤالات متداول درباره برد درب اتوماتیک
از کجا بفهمم برد درب اتوماتیک سوخته است؟
نشانهی قطعی معمولاً سوختگی ظاهری،
بوی سوختگی یا خاموش ماندن کامل برد با وجود برق سالم در ورودی است.
چراغ خطا یا رفتار عجیب درب بهتنهایی نشانهی سوختن برد نیست و اغلب به سنسور،
فیوز یا تنظیمات برمیگردد.
آیا برد درب اتوماتیک تعمیر میشود یا باید عوض شود؟
آسیبهای محدود مثل فیوز، ترمینال یا بخش تغذیه معمولاً قابل تعمیرند. اگر پردازنده آسیب دیده باشد،
سوختگی گسترده باشد یا خرابی تکرار شود، تعویض با برد سازگار مطمئنتر است.
میتوانم برد برند دیگری را روی اپراتورم نصب کنم؟
معمولاً نه. برد باید با موتور، انکودر و نسخهی نرمافزار همان اپراتور سازگار باشد.
نصب برد ناسازگار ممکن است باعث حرکت نادرست، ضربه یا از کار افتادن سیستم ایمنی شود.
چرا بعد از قطع برق، درب اتوماتیک کار نمیکند؟
شایعترین علتها سوختن فیوز، تخلیه یا خرابی باتری پشتیبان و نیاز به Learn مجدد است.
نوسان شدید برق هم میتواند به بخش تغذیهی برد آسیب بزند.
تعمیر برد چقدر طول میکشد؟
تنظیم یا رفع خطا معمولاً در همان بازدید انجام میشود. اگر برد باید تعمیر یا سفارش داده شود،
زمان به مدل و موجودی قطعه بستگی دارد و پیش از شروع کار اعلام میشود.
آیا قطع و وصل برق درب، به برد آسیب میزند؟
یک بار ریست کردن برای عیبیابی آسیبی نمیزند.
قطعووصلهای پشتسرهم و نوسان برق ساختمان است که در طولانیمدت به برد آسیب میزند.
آخرین به‌روزرسانی: ۲۲ مهر ۱۴۰۵
