درب اتوماتیک گردان سهلت؛ قطعات، نحوه کار و تعمیر
درب اتوماتیک گردان سهلت با چرخش کنترلشده سه باله شیشهای، ورود و خروج پیوسته را ممکن میکند و تبادل هوای داخل و بیرون ساختمان را کاهش میدهد. این سیستم برای ورودی هتل، بیمارستان، فرودگاه، مرکز اداری و مجتمع تجاری مناسب است؛ اما تنظیم و تعمیر آن بهدلیل ارتباط همزمان موتور، گیربکس، تسمه، برد و چند لایه حسگر ایمنی باید توسط تکنسین آشنا با درب گردان انجام شود.
درب گردان سهلت چگونه کار میکند؟
- حسگر حرکتی یا حضور، نزدیکشدن عابر را تشخیص میدهد.
- برد کنترل، وضعیت حسگرهای ایمنی، توقف اضطراری و قفل را بررسی میکند.
- موتور از طریق گیربکس و سامانه انتقال نیرو، محور و سه لت را با سرعت تنظیمشده میچرخاند.
- حسگرهای ایمنی و نوارهای حساس، فضای نزدیک لتها و لبههای ورودی را کنترل میکنند.
- پس از عبور، درب متناسب با برنامه انتخابشده در حالت آمادهبهکار، حرکت آهسته یا توقف قرار میگیرد.
قطعات اصلی درب اتوماتیک گردان
| قطعه | وظیفه | نشانه احتمالی خرابی |
|---|---|---|
| موتور و گیربکس | تأمین و کنترل نیروی چرخش | صدای غیرعادی، افت سرعت یا ناتوانی در شروع حرکت |
| تسمه و مجموعه انتقال نیرو | انتقال نیرو از محرک به محور | شنیدهشدن صدای موتور بدون چرخش، توقف ناگهانی یا حرکت نامنظم |
| برد کنترل | پردازش فرمانها، سرعت، ترمز و ورودیهای ایمنی | کد خطا، فرمانناپذیری یا توقفهای تکراری |
| حسگر حرکت و حضور | تشخیص عابر و فعالکردن چرخه حرکت | شروعنشدن حرکت یا فعالشدن بیمورد |
| حسگر ایمنی و لبه حساس | کاهش خطر برخورد با عابر | توقفهای بیدلیل، خطای ایمنی یا پاسخندادن در آزمون |
| محور، یاتاقان و اتصالات لتها | حفظ تعادل و چرخش همراستا | لرزش، صدای مکانیکی یا گیرکردن در بخشی از مسیر |
| توقف اضطراری و کلید برنامه | توقف فوری و انتخاب حالت کار | باقیماندن درب در حالت توقف یا انتخابنشدن برنامه |
| قفل و منبع تغذیه | کنترل دسترسی و تأمین برق پایدار | آزاد نشدن لتها، ریستشدن برد یا قطعووصل حرکت |
رایجترین خرابیهای درب گردان
- پارگی یا شلشدن تسمه: در تجربه فنی سامگستر روی برخی نمونههای سهلت TORMAX و KABA، خرابی تسمه از موارد پرتکرار بوده است. انتخاب تسمه، کشش و همراستایی باید متناسب با مدل دستگاه بررسی شود.
- اختلال حسگرها: آلودگی، جابهجایی زاویه، قطعی کابل یا تنظیم نادرست حسگر حضور و ایمنی میتواند حرکت را متوقف یا نامنظم کند.
- ایراد موتور و گیربکس: صدای ناهنجار، داغی، کاهش توان یا کندشدن چرخش نیازمند اندازهگیری جریان و بررسی مکانیکی است.
- خطای برد کنترل: ناپایداری برق، اتصال ضعیف، ورودی ایمنی معیوب یا تنظیم نادرست برنامه میتواند کد خطا ایجاد کند.
- استهلاک مکانیکی: لقی اتصالات، خرابی یاتاقان، ناهمراستایی لتها، فرسودگی نوارهای آببندی یا گیرکردن اجزای متحرک باعث صدا و لرزش میشود.
- فعالماندن توقف اضطراری یا ایراد قفل: پیش از بازکردن پوشش دستگاه، وضعیت کلید اضطراری، برنامه کار و قفل طبق دستور سازنده کنترل میشود.
نشانههای پارگی تسمه درب گردان
اگر صدای موتور شنیده میشود اما لتها نمیچرخند،
حرکت ناگهان قطع شده یا آثار پارگی و شلشدن تسمه در محفظه محرک دیده میشود،
دستگاه باید خاموش و از سرویس خارج شود. جایگزینی تسمه فقط با تطبیق مشخصات مدل، کنترل پولیها،
تنظیم کشش و آزمون کامل مدارهای ایمنی انجام میشود؛
استفاده از تسمه عمومی بدون تطبیق فنی میتواند به موتور، گیربکس یا برد فشار وارد کند.
مراحل عیبیابی و سرویس دورهای
- ثبت علامت و خطا: زمان بروز مشکل، صدای دستگاه، کد نمایشگر و حالت کاری ثبت میشود.
- کنترل برق و اتصالات: برق ورودی، منبع تغذیه، فیوز، اتصالها و جریان موتور بررسی میشود.
- آزمون و کالیبراسیون حسگرها: محدوده دید، حساسیت و پاسخ حسگرهای حرکت، حضور و ضدبرخورد آزمایش میشود.
- بازرسی مجموعه محرک: تسمه، پولی، گیربکس، موتور، محور، یاتاقان و همراستایی لتها کنترل میشود.
- پاکسازی و سرویس مکانیکی: آچارکشی و روانکاری فقط در نقاط مجاز و مطابق دستور سازنده انجام میشود.
- آزمون ایمنی: توقف اضطراری، کاهش سرعت، توقف در برابر مانع، لبههای حساس، قفل و در مدلهای مجهز، مکانیزم بازشوی اضطراری لتها آزمایش میشود.
- آزمون نهایی: چند چرخه کامل با سرعتها و حالتهای مختلف اجرا و نتیجه ثبت میشود.
چه کاری برای کاربر مجاز است؟
کاربر میتواند مسیر حرکت را از نظر مانع بررسی کند،
وضعیت کلید توقف اضطراری و حالت برنامه را طبق راهنمای همان مدل ببیند و خطای نمایشگر را یادداشت کند.
بازکردن محفظه سقفی، دستکاری برد، تسمه، موتور یا حسگر ایمنی بدون آموزش تخصصی توصیه نمیشود.
تعمیر برندهای TORMAX، KABA و مدلهای مشابه
سامگستر عیبیابی دربهای گردان سهلت را بر اساس مدل برد، نوع محرک،
معماری حسگرها و مدار ایمنی انجام میدهد. نام برند بهتنهایی برای انتخاب قطعه کافی نیست؛ شماره مدل،
مشخصات مجموعه محرک و نتیجه آزمون دستگاه باید ثبت شود.

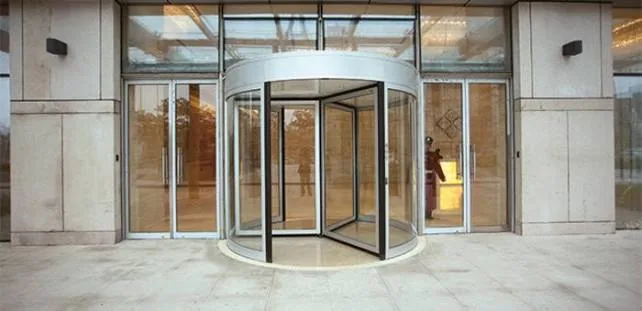

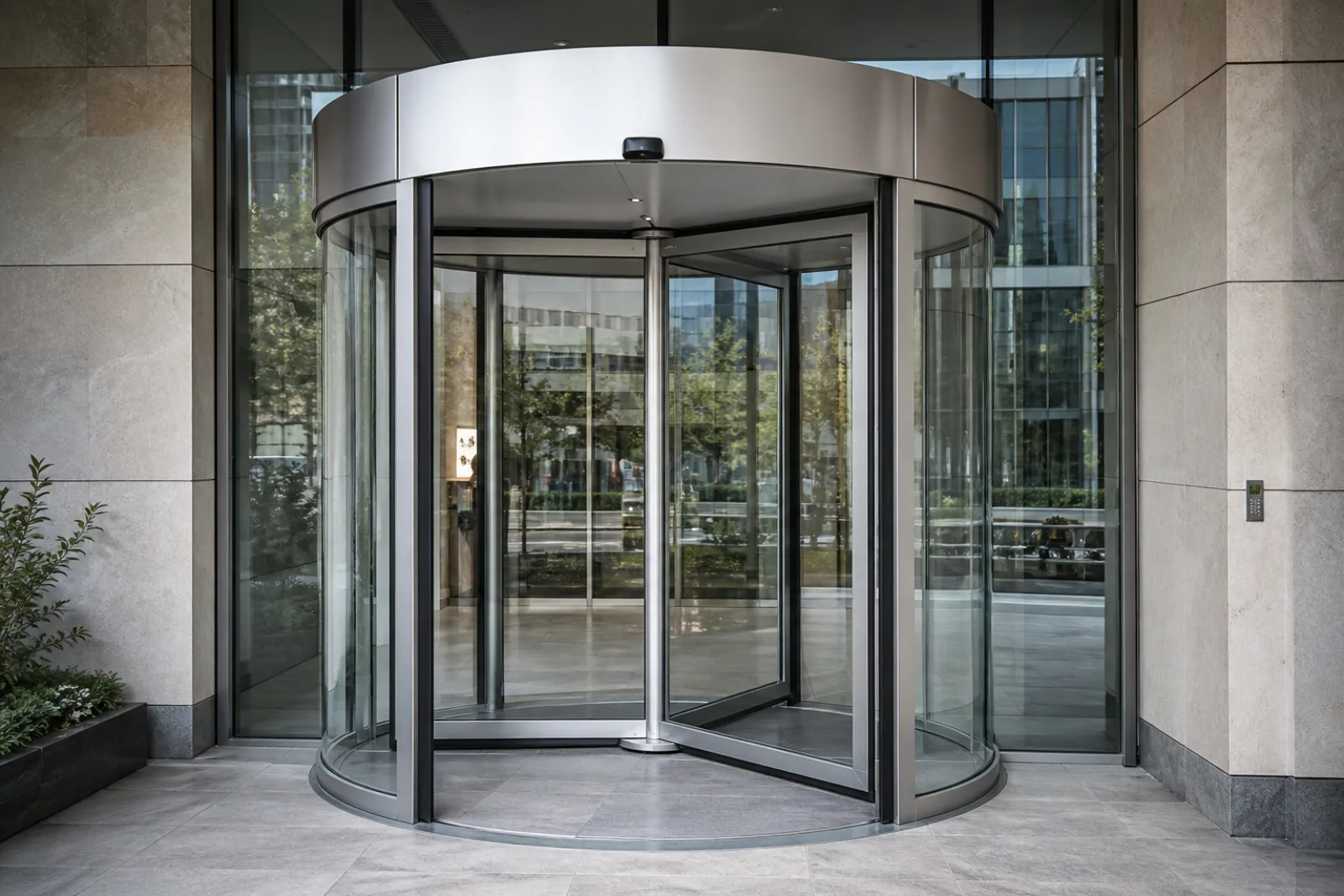

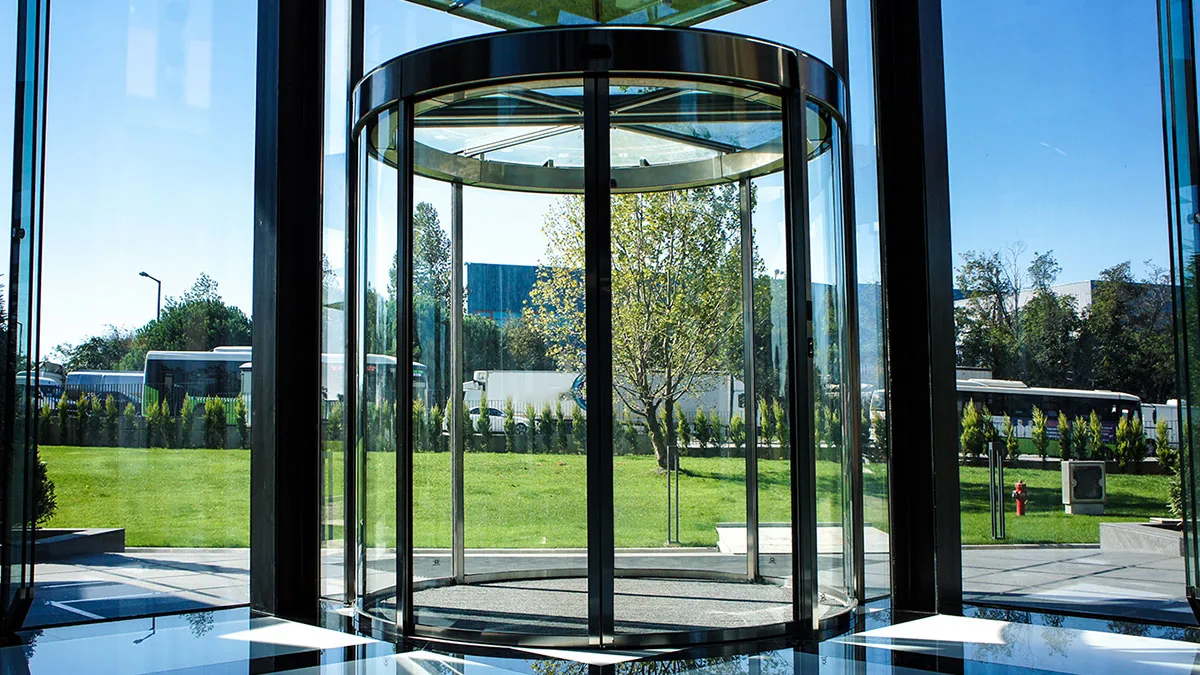

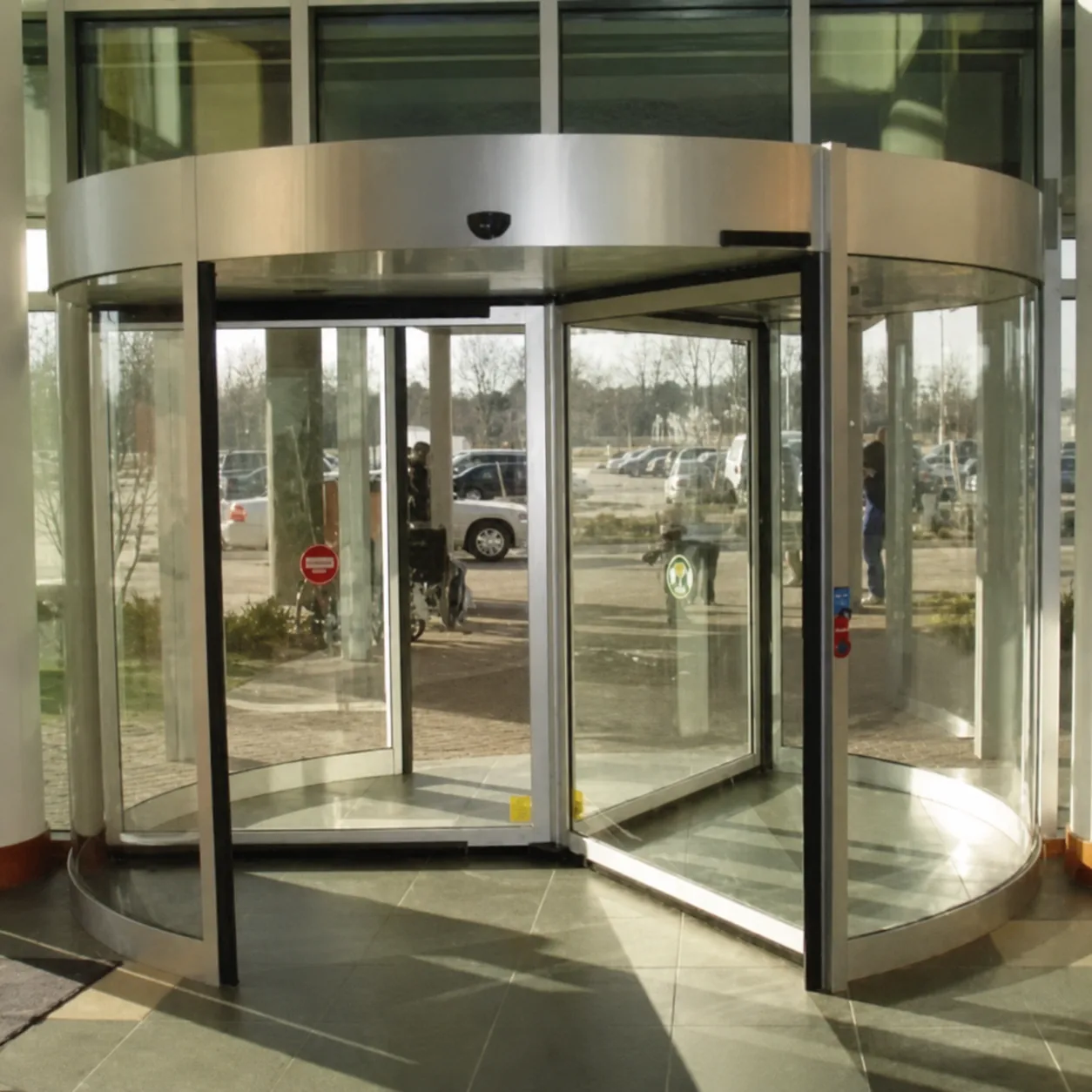

تصاویر دربهای گردان از مجموعه سامگستر
درخواست بازدید و عیبیابی درب گردان
برای بررسی درب اتوماتیک گردان، برند و مدل دستگاه، علامت خرابی،
کد خطا و یک تصویر از مجموعه محرک یا برد را آماده کنید تا مسیر عیبیابی دقیقتر مشخص شود.
سعید نجفی، کارشناس فنی سامگستر
فعال در نصب، سرویس و تعمیر دربهای اتوماتیک از سال ۱۳۹۴
شماره ثبت سامگستر: ۶۳۸۷۳۶
